三相电剩余电流检测器说明书
2019-03-15 13:40
一、概述
通过物联网技术对引发电气火灾的主要因素 ( 导线温度、电流和漏电流等 )进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如线缆温度异常、过载及漏电流越限等），经云平台大数据分析，即时向安全管理人员发送预警信息，指导其开展隐患治理，达到消除潜在的电气火灾危险，实现“防患于未然”的目的。本设备具备四路温度检测、三路电流检测和一种漏电流检功能，有三种通读模式选择：485总线通讯，GPRS网络通讯和LORA无线通讯。

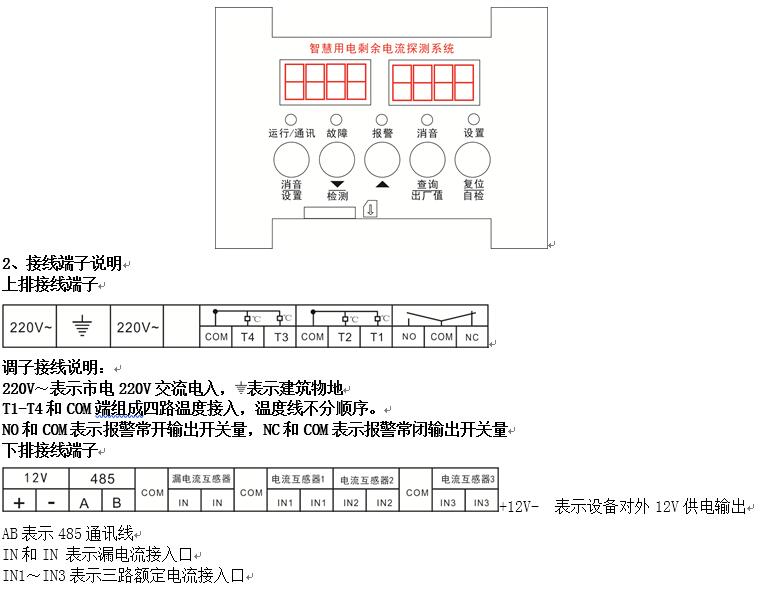

1、面板显示说明
数码管显示：温度显示，电流显示。
LED灯说明：运行（绿灯）/通讯，故障（黄）/信号，报警（红），消音（红），设置（绿）
按键：设置/消音，加/检验，减，查询/出厂设置，自检/复位
二、系统设置
1、出厂设置：上电后，按住“出厂设置”键5秒，机器回恢复出厂设定值：
剩余电流报警值：0.150A
继电器输出参数：60
机器地址编号：00
同时所有的LED灯，数码管亮5秒种，继电器闭合 5秒种
2、参数设置：
上电后，按住“设置”键5秒，设置LED（绿）亮，进入“设定状态”。
3、剩余电流报警值设定：第一个数码管显示：Cc-1 第二个显示：0.150，通过“
加”“
减”键可以设置漏电流报警值。4、电流报警值设定：第一个数码管显示：Cc-2 第二个显示：500.0，通过“
加”“ 减”键可以设置漏电流报警值。（通过按查询键可以切换个位和十位；电流大小只能统一设置，不能单独设某一路）5、温度最大报警值设定：第一个数码管显示：65.00 第二个显示：LL-1通过“
加”“ 减”键可以设置温度最大报警值。（只能设置四路温度为一个报警值，不能单独设某一路）6、温度最小报警值设定：第一个数码管显示：-50.0 第二个显示：LL-2通过“
加”“ 减”键可以设置温度最小报警值。（设置四路温度为一个报警值，不能单独设某一路）7、机器地址编号设置：在“继电器输出设置”状态再短按二次“设置”键，即进入“机器地址编号设置”状态；第一个数码管不显示 第二个显示：Ar-00;可以通过“
加”“ 减”“查询”键设定2位的参数值。（出厂默认：00）8、复位：
消除报警指示恢复，故障指示恢复，继电器输出恢复；显示到正常状态；报警LED恢复，故障LED恢复，消音LED恢复，运行LED亮
9、报警：
显示报警的回路及报警时的剩余电流值：A--1 XXXX （漏电流报警）
显示报警的回路及报警时的电流值：A—2～4 XXXX （剩余电流报警）
继电器输出，蜂鸣器一直鸣叫，报警指示LED亮，按消音键可以停止声音，按复位键可消除报警和消音LED亮，继电器恢复。
10、故障：
断路/开路故障显示：Ero- X1 X2 X3 X4
X1～4 显示: 0未安装，1正常，2开路，3短路
X1 ，第1路，X2 ，第2路，X3 ，第3路，X4 ，第4路，
故障鸣叫：“笛..笛..笛....”断续，直到故障消除后自动停止；也可手动销声；
故障LED灯：亮；按消音键可消除声音，按复位键可同时让消音和故障LED灭
11、自检设备（需要30S～60S的时间，一直按着自检键3秒）：
1，检测LED数码管显示，指示灯显示是否正常；
2，检测蜂鸣器是否正常
3，检测所有安装的剩余电流互感器，并且对每一路剩余电流互感器校正到0（剩余电流互感器安好，并且检测的主回路没有剩余电流的情况下进行）；并且显示出所有安装好的剩余电流互感线圈；
显示5秒：-LoN X1 X2 X3 X4
X1～4 显示: 0未安装，1安装正常，2开路，3短路
X1 ，第1路，X2 ，第2路，X3 ，第3路，X4 ，第4路，
12、检验：（设置安装好后，确认一下设置的参数和安装的剩余电流互感器是否正常）
显示1（3秒）：第一个4位数码管显示设置的剩余电流值0.XXX ,第二个4为数码管显示设备编号Ar-XX；
比如： 0.150 Ar-01
显示2（5秒）：显示安装的剩余电流互感器的情况： -LoN XXXX
比如：（1）数码管显示： -LoN 1111，安装的4个剩余电流互感器都正常；
（2）数码管显示： -LoN 1200，安装的第1路正常，第2路安装好后开路了，第3，4路没有安装剩余电流互感器；
13、查询：可以查询每一路剩余电流互感器的当前值，每一路的报警值，剩余电流互感器的故障
1.如果报警LED亮时，前面的4位数码管显示回路：A--1～4，后面的4位数码管显示当前值；A--1～4表示报警电流的路数。通过“
加”“ 减”键可以切换显示路数。按“查询键”一次，可以切换到查询温度值，通过“
加”“ 减”键查询不同的路数的温度值。再按“查询键”一次：回到初始显示状态；
没有报警和故障时，只能查询每一回路的当前值。
三、液晶键盘设置：
设置智慧用电接警平台联网：
按BYP输入6位平台编号；
再按一次BYP输入中心IP；
再按一次BYP输入4位端口号；
保存数据按STAY,液晶显示 键盘提示“读成功！”。
注意：在设置接警平台时，运行/通讯灯务必常亮的状态下设置。
