室外语音幕帘红外探测器使用说明

2018-09-03 15:36

一、系统描述


  LK200-PYV双元室外幕帘红外被动探测器。LK200-PYV探测器是专门设计用于企事业单位使用的小巧型探测器,防范范围6*0.6M。带微处理器,具有真实温度自动补偿功能。具有信号捕捉能力强,误报、漏报率低,低功耗和真实温度补偿的特点。
配专业菲涅尔光学透镜,抗白光干扰。产品技术含量高、制作工艺考究、外观造型高雅。               请仔细研究被保护区域,选择最合适的安装位置,以保证入侵者能穿越红外保护区。不要将探测器安装在正对着太阳光或接近热源的地方。

二、移去前盖

用十字螺刀轻轻拧开顶部的螺丝,打开前盖。逆时针旋转90度主板上面的白色小旋钮,将主板从底壳上取出。

三、安装程序

  1.不带支架的安装:
撬开后盖的安装孔和进线孔,引入电缆线,并将后盖固定在墙或墙角。
  2.带支架的安装
墙面或天花板使用同样的可旋转支架,把支架固定在探测器底部的安装孔,用螺钉将支架底部固定在安装的墙上,撬开探测器的进线孔,将电缆线引入探测器,并将支架的前后连接。

四、终端连线
连接电缆线到PCB终端:
+Vin       GND:    电源12V输入端
RLY       NC: 报警输出端,常闭触点
BCF: 接布撤防指示,接我们主板的PGM
封好电缆进线孔。

五、PCB调整

       移动主板,调整探测器的探测角度,然后,将白色小旋钮顺时针旋转90度,将主板固定在底壳上
注意:对于安装高度大于典型安装:将PCB向上移动,减小有效距离。
       对于安装高度大小典型安装:将PCB向下移动,增加有效距离。
上紧固定螺钉。
      对保护区进行行走测试,必要时作适当的调整。

六、跳线器设置

       J2: 如果PGM是负极性输出需要把J2短接(我们自己的机器需要短接J2)。
       如果PGM是正极性输出需要把J2断开
       脉冲计数:   将跳线开关置于1时是2脉冲信号报警,2时是3个脉冲信号报警
       3时是4个脉冲信号报警,4时是关闭迎宾功能。

七、行走测试

       合上前盖,给探测器加电,预热2分钟,在整个保护区内行走,观察LED指示,确保覆盖整个保护区。在撤防状态下触发探测器会语音提示“欢迎光临”如果不需要迎宾功能需要把主板上4迎宾开关短路。布防半分钟以后触发会语音提示“你已进入警戒区请速离开”触发次数可以通过插针选择。如果使用了支架,必要时可加以调整,调整完毕,注意上紧螺钉。

八、更换透镜过程

a. 取下防护罩;
b. 从防护罩上取下透镜,并插入新的透镜。

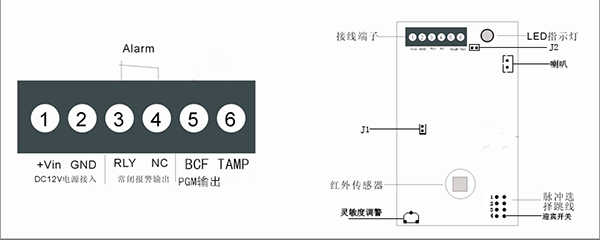

九、主板参数说明:


主板参数说明:
十、测试调整:

      通电:通电后指示灯点亮开始初始化(此时探测区内不要有人活动);1分钟后,初始化完成;可以开始其它测试。
      一般行走测试:测试行走方向参照(图四)通电无干扰1分钟后(此时进入稳定工作状态),进行穿越防区测试,保证每次有效报警,如有漏报说明安装高度或角度有误,要进行调整。有宠物时,进行宠物活动测试,保证宠物不会触发报警,如果有误报说明安装高度或角度有误,要进行调整。报警延时,是智能芯片在判断去除干扰信号,属正常现象。

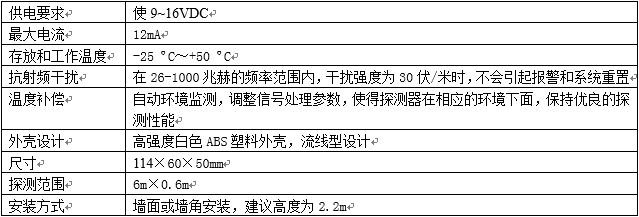

十一、技术指标

室外语音幕帘红外探测器
