防盗报警探测器的四种接线方式 :
一个完整防盗报警系统其主要部件是由报警主机板、前端探测器和警讯输出发送装置（联网报警通讯和现场声光报警）组成的。前端探测器包括了被动红外探测器、红外对射、红外栅栏、手动报警、火灾探测器、玻璃破碎探测器等等，根据不同的功能适用于不同的环境。
前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。前端探测器和报警主机间的联系、信号传递，其实就是一个开关量信号的传送和接收过程。所谓开关量信号，就是一个电气回路的开路和短路过程。常规报警系统一般采用常闭工作模式，系统加电正常工作；如果探测器失电或被触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。
目前的报警主机，针对前端探测器传递的信号通过编程，可以有三大类处理方式， 第一类是常规的报警信号处理，报警主机接到这类信号时，如果报警系统处于布防状态，则将根据所编程的模式类型发出相对应的警情触发，而如果报警系统处于撤防状态，则系统不会对这类信号作出报警触发；
第二类是经过报警主机编程设置为24小时响应或手动紧急报警的模式，当属于这些模式的探测器传递了报警信号，则不管是否处于布防状态均会发出相对应的警情触发；
第三类是线路损坏、设备拆动、破坏的报警信号处理，这类信号的传递是为了加强报警系统的自我防范，一旦接收到这类报警信号，报警主机不管是否处于布防状态均会发出设备被拆动的警情。而探测器防拆报警功能的启用与否，与探测器的接线方式有很大的关系，如果探测器接线采取了无防拆方式接线，报警主机就无法探测自身系统设备的安全，如果接线方式采取了有防拆接线，或者采取了单线末接线方式、双线末接线方式，则系统就具备了探测自身系统设备安全的功能。当然，如果探测器按照以上三个之一的方式进行接线，那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区，如果设置方式和接线方式不一致，报警系统将一直认为探测器设备处于破坏状态而不断报警无法正常工作。
那么探测器是如何通过不同的接线方式达到不同的防拆功能的呢，这就是我们要重点谈的问题。前端探测器的引线端口一般有六个：电源+（一般标记为+）、电源-（一般标记为-）、报警信号常闭输出（一般标记为NC或ALARM）、报警信号公共端（一般标记为C或ALARM）和两个防拆信号输出口（一般标记为T或TAMPER），通过不同的线路接线和电阻配接，共有四种主要的方式，在这里我们以ABT-100主动红外对射及DT7325被动红外探测器为例说明：
1.无防拆接线方法：
不采用探测器的防拆功能，报警系统无法感知探测器是否遭到破坏，这种方式的接线在报警主机不设置单独的防拆防区或防拆设置，探测器的信号线材只需四芯。其接线方式最为简单、可靠，但安全性比较差。在这种接线方式下，报警主机只能感知探测器是否被警情触发，而无法探测到如探测器盒盖被打开，其接线方式如下图：
2.单独防拆防区接线
将探测器防拆端口信号专门接入报警主机专用的防拆防区，这种方式的接线可靠、简单，通过报警主机对防拆防区单独编程达到设备、线路防拆。因为需要额外的线路传递防拆信号，因此探测器的线材选择必须选用六芯以上。在这种接线方式下，当探测器盒盖被打开、线路被剪断、探测器失电时，无论报警系统是否处于布防状态，报警主机对应的防拆防区将被立即触发并发出设备被拆动的报警，但这种方式对探测器防拆接口或线路被短路时不会有报警触发，具有一定的局限性。其接线方式如下图：
3.单线尾电阻接线方法

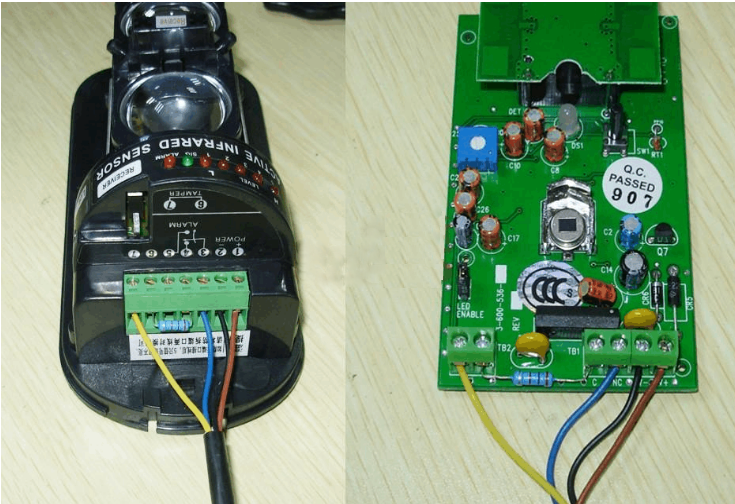

这种接线方式具备了设备防拆识别，且无需在报警主机设置单独的防拆防区，探测器的信号线材也只需四芯即可，只需要将探测器对应的防区设置为单线尾电阻防区（一般报警主机出厂默认为该工作模式）。在这种接线方式下，报警主机通过对探测器信号线不同状态输出的不同电阻值来判断所发生的警情是何种警情。
线尾电阻的具体规格不同品牌型号的报警主机有各自的规范，常用的有1KΩ、4.7KΩ、5.6KΩ、6.8KΩ，这里我们以我们ES7816系列主机的规范为例做介绍。
在未发生任何警情和设备线路破坏时，探测器输出的信号线端电阻为2.7KΩ，这时报警主机判定为防区闭合探测器正常无警情；当处于常规的警情触发，探测器输出的信号线端电阻为无穷大（即开路），这时报警主机判定为防区开路，在布防状态时报警系统根据相应的设定发出对应的报警；同样，如果探测器盒盖被打开，探测器输出的信号线端电阻也为无穷大（即开路），这时报警主机依旧判定为防区开路，在布防状态时报警系统根据相应的设定发出对应的报警（而不是防拆报警）；但是，如果出现线路被短路，则探测器输出的信号线端电阻为0Ω，报警主机也立即发出报警。由此可见，这种接线模式不管是探测器被触发、探测器盒盖被打开、探测器失电、线路被剪断还是信号线被短路的情况下，报警系统都能感知发出报警，因此这种接线方式是比较可靠的。其接线方式如下图：

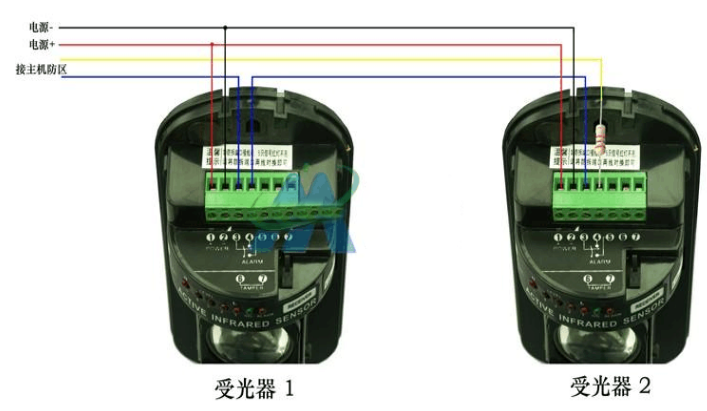

注意：多个探测器串接公用一个防区的情况下，只能在其中一个探测器按照单线尾方式接线，其它探测器均需按照无防拆方式接线，不能再接入电阻。 因为单线尾电阻方式报警主机只能正确感知0Ω、4.7KΩ和无穷大。（一般不主张串接探测器，因为探测器串接的越多，不能显示到底是哪一个防区及区域发生警情报警，如果碰到有探测器坏的情况又比较难排查） 探测器的串联接法如下图：
注意：多个探测器串接公用一个防区的情况下，只能在其中一个探测器按照单线尾方式接线，其它探测器均需按照无防拆方式接线，不能再接入电阻。 因为单线尾电阻方式报警主机只能正确感知0Ω、4.7KΩ和无穷大。（一般不主张串接探测器，因为探测器串接的越多，不能显示到底是哪一个防区及区域发生警情报警，如果碰到有探测器坏的情况又比较难排查） 探测器的串联接法如下图：
4.双线尾电阻接线
这种接线方式具备了最强的设备防拆识别，且无需在报警主机设置单独的防拆防区，探测器的信号线材也只需四芯即可，只需要将探测器对应的防区设置为双线末电阻防区。在这种接线方式下，报警主机通过对探测器信号线不同状态输出的不同电阻值来判断所发生的警情是何种警情。
线末电阻的具体规格不同品牌型号的报警主机有各自的规范，常用的有1KΩ、4.7KΩ、5.6KΩ、6.8KΩ，这里我们以Pyronix Matrix系列主机的规范为例做介绍。
在未发生任何警情和设备线路破坏时，探测器输出的信号线端电阻为4.7KΩ，这时报警主机判定为防区闭合探测器正常无警情；当处于常规的警情触发时，NC和C端（或ALARM两端）开路，探测器输出的信号线端电阻变化为9.4KΩ，这时报警主机判定为防区开路而探测器正常，在布防状态时报警系统根据相应的设定发出对应的报警；而当探测器盒盖被打开、设备失电或者线路被剪，探测器输出的信号线端电阻为无穷大（即开路），报警主机将立即被触发发出设备被拆动报警；至于另一种情况，即如果出现线路被短路，则探测器输出的信号线端电阻为0Ω，报警主机也将立即被触发发出设备被拆动报警。由此可见，这种接线模式只有在常规警情触发探测器，NC和C端（或ALARM两端）开路，探测器输出的信号线端电阻变化为9.4KΩ时才属于正常受布防控制的报警，其它的探测器失电、盒盖被开启、线路被剪导致的信号线开路和信号线被短路的情况，报警系统均会探测到并判定为防拆报警而无需设防状态直接报警。因此这种方式尽管线路连接较为麻烦，但其对设备的保护确实最周全的。其接线方式如下图：
注意：多个探测器串接共用一个防区的情况下，只能在其中一个探测器按照双线末方式接线，其它探测器C端和T端（或者ALARM和TAPMPER）间的跨接电阻均改为导线直接连同，不能再接入电阻。 因为双线末电阻方式报警主机只能正确感知0Ω、4.7KΩ、9.4KΩ和无穷大。
注意：多个探测器串接共用一个防区的情况下，只能在其中一个探测器按照双线末方式接线，其它探测器C端和T端（或者ALARM和TAPMPER）间的跨接电阻均改为导线直接连同，不能再接入电阻。 因为双线末电阻方式报警主机只能正确感知0Ω、4.7KΩ、9.4KΩ和无穷大。
